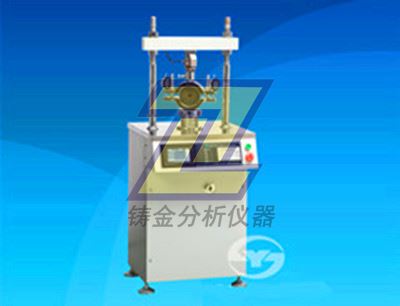

▲SYD-0709型馬歇爾穩定度儀產品介紹

SYD-0709馬歇爾穩定度試驗儀是根據中華人民共和國行業標準JTJ 052《公路工程瀝青及瀝青混合料試驗規程》中的T 0709《瀝青混合料馬歇爾穩定度試驗》規定的要求設計制造的，適用于瀝青混合料的馬歇爾穩定度試驗，能夠準確地判斷瀝青混合料的破壞點，以進行瀝青混合料的配合比設計或瀝青路面施工質量檢驗。

▲SYD-0709型馬歇爾穩定度測定儀主要技術特點

1、采用高亮度大屏幕彩色液晶觸摸顯示屏、感應式面板開關，試驗數據顯示清晰，操作方便。

2、配有微型打印機打印試驗結果，并有三種不同的打印格式，可以根據需求進行打印。

3、具有三路高速A/D轉換，采樣精度高，采樣數據準確可靠。

4、具有自動和手動兩種加載形式，一般情況下采用自動加載形式，特殊情況下則可采用手動加載形式。

5、緊急情況時按急停開關即可強行關機。

▲SYD-0709型馬歇爾穩定度試驗儀主要技術參數及指標

1、測試荷載：  （0~50.00）KN，測量誤差：±0.05%（F.S）

2、測試位移：  0mm~10mm，測量誤差：±0.5%（F.S）

3、加載速率： （50±5）mm/min

4、使用條件： （1）環境溫度：15℃~35℃

（2）相對濕度：≤85%

5、工作電源：  AC（220±10%）V，50Hz

6、整機功耗：  不大于700W

7、儀器體積：  540mm×600mm×1400mm（長×寬×高）

8、儀器凈重：  86Kg

▲SYD-0709型馬歇爾穩定度儀（落地式）配置清單（出廠標配）

二、SYD-0709A-100型馬歇爾穩定度試驗儀(帶劈裂)

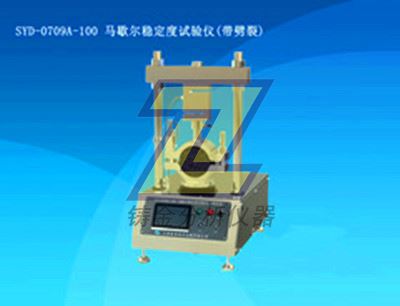

SYD-0709A-100型馬歇爾穩定度儀(帶劈裂)產品介紹

依據JTG E20 《公路工程瀝青及瀝青混合料試驗規程》標準中T 0709 瀝青混合料馬歇爾穩定度試驗的基本規定；并針對高強度瀝青混合料試驗的特殊要求及為滿足對試驗全過程數據深入分析研究的需要，本公司隆重推出精心研制的國內S*創、行業LX的SYD-0709-100 馬歇爾穩定度試驗儀。這是一款自動化程度高、性能全優；既適合質量監控、又滿足科研需要；既能做普通試件，又能做高強度特殊試件的新型馬歇爾穩定度試驗儀。

本儀器可做101.6mm直徑的普通馬歇爾、高強度馬歇爾穩定度試驗，更換卡具還可做劈裂試驗，是各瀝青及瀝青混合料生產、使用企業，公路、橋梁等建設單位，及各相關大專院校、科研院所優選的新型儀器。

▲SYD-0709A-100型馬歇爾穩定度測定儀(帶劈裂)主要技術特點

1、采用工業級彩色觸摸屏控制及顯示，實時顯示試驗數據和試驗曲線，自動保存工作參數。

2、精心選用寬量程、高精度、全量程范圍內線性度奇佳的特殊要求的壓力傳感器，荷載壓力達100kN，遠大于普通同類試驗儀的50kN，可完全滿足本儀器在全量程范圍內高精度壓力檢測的需要。

3、選用高精度LVDT直線位移傳感器，在(0~20)mm全量程范圍內精度可達0.01mm，遠優于本儀器位移檢測的指標要求。

4、自主研發的軟件控制系統，率先實現了全程記錄采樣間隔20ms的全部試驗過程數據，并可由U盤全部導出，供大專院校、科研院所等科研型的用戶做后續的試驗過程的數據分析和研究。

5、加載電機的試驗速度、升降速度、空走速度無級可調，為用戶做科研型的試驗提供方便。

6、具有USB通訊口，可連接熱敏打印機打印試驗結果，特殊需要，可另行擴展聯網遠程通訊功能。

7、具有過載保護、設備故障預警等功能，有蜂鳴器聲音報警提示，同時故障碼顯示故障原因。

8、底座箱體采用不銹鋼材質制成，美觀大方，易于清潔，經久耐用。

▲SYD-0709A-100型馬歇爾穩定度試驗儀(帶劈裂)主要技術指標及參數

1、z*大荷載：        100kN

2、穩定度測量范圍：     0~100kN

3、穩定度測量誤差：     ≤±0.1kN

4、流值測量范圍：      (0~20)mm

5、流值測量誤差：      ≤±0.05mm

6、壓力機上升速度：     (0~50)mm/min可調

7、通訊口：         配有串口輸出，聯網接口

8、工作電壓：        (AC220±10%)V，50Hz

9、整機功耗：        1500W

10、工作環境溫度：      0℃~60℃

11、外形尺寸(mm)：     760×510×1000（長×寬×高）

12、整機重量：        120kg

三、SYD-0709A型馬歇爾穩定度試驗儀（臺式）

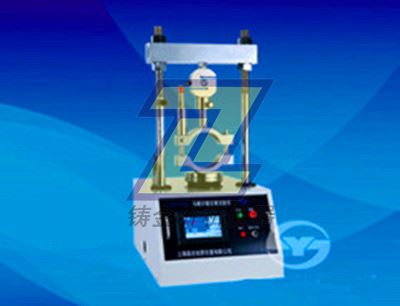

▲SYD-0709A馬歇爾穩定度測定儀產品介紹

本儀器是根據中華人民共和國行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T0709-2011《瀝青混合料馬歇爾穩定度試驗》規定的要求設計制造的，適用于瀝青混合料的馬歇爾穩定度試驗，能夠準確地判斷瀝青混合料的破壞點，以進行瀝青混合料的配合比設計或瀝青路面施工質量檢驗。

▲SYD-0709A馬歇爾穩定度儀主要技術特點

1、本儀器具有參數設置、計量校正、自動試驗控制、數據自動采集、實時時鐘等功能，控制裝置對試件的穩定度和流值同時進行試驗數據采集并自動判斷峰值。

2、本儀器采用大屏幕圖形液晶顯示屏直接顯示出穩定度值、流值的試驗數據及曲線圖形、試驗結果、試驗時間，試驗效果直觀。

3、本儀器內部可存貯100組試驗數據及時間,可隨時調出查看。整個試驗自動完成，并能自動歸位。

4、本儀器配有RS232串行通訊口，方便與上位計算機通訊，由計算機進行數據處理、存貯、顯示、打印。

5、本儀器還具有手動控制上升、下降、停止的功能，方便用戶使用。

▲SYD-0709A馬歇爾穩定度試驗儀主要技術參數及指標

1、工作電源：          AC（220±10%）V，50Hz；

2、z*大荷載：          50kN；

3、測量范圍：          ≤40kN；

4、測量誤差：          ≤±0.1kN；

5、過載保護功能：      荷載值大于39kN時自動保護；

6、垂直變形（流值）：  測量范圍（0～20）mm，

測量誤差≤±0.05mm；

7、荷載速率：          (50±5)mm/min；

8、電機功率：          550W；

9、通訊接口：          RS232串行通訊口；

10、適用環境：         溫度：15℃～35℃，相對濕度：≤85％；

11、外形尺寸：         600mm×380mm×840mm（長×寬×高）；

12、儀器凈重：         98kg。

▲SYD-0709A馬歇爾穩定度測定儀儀器配套清單（出廠標配）

▲SYD-0709A馬歇爾穩定度儀儀器安裝所需試劑、器材

說明：

1、儀器安裝所需試劑、器材由用戶自備。

2、對于有毒、有害試劑的使用、處理和保管，請按相關的規定執行。

3、使用本儀器前應仔細閱讀使用說明書及行業標準。

四、SYD-0709A-1型馬歇爾穩定度試驗儀（臺式）

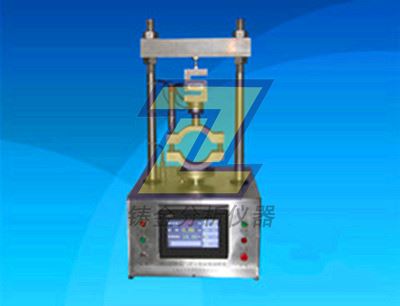

▲SYD-0709A-1馬歇爾穩定度測定儀產品介紹

本儀器是根據中華人民共和國行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T0709-2011《瀝青混合料馬歇爾穩定度試驗》規定的要求設計制造的，適用于瀝青混合料的馬歇爾穩定度試驗，能夠準確地判斷瀝青混合料的破壞點，以進行瀝青混合料的配合比設計或瀝青路面施工質量檢驗。

    本儀器是本公司SYD-0709A馬歇爾穩定度試驗儀的升級產品。

▲SYD-0709A-1馬歇爾穩定度儀主要技術特點

1、采用先進的傳感技術及微機處理技術，可對多種檢測數據進行自動測試、計算和處理，實現測試過程的自動化、智能化。

2、采用高精度儀表放大器和可翻轉、進口彩色大屏幕PLC控制器，直接顯示穩定度值、流值的試驗數據及曲線圖形、試驗結果和試驗時間。

3、本儀器可存貯100組試驗數據及試驗時間,可隨時調閱查看。

4、配有RS232串行通訊口，方便與上位計算機通訊，由計算機進行數據處理、存貯、打印、顯示，也可由計算機控制，進行試驗和打印。

5、儀器主要部分采用新型電鍍工藝，金屬亞光，硬度高，抗磨耗，經久耐用。

6、具有手動控制上升、下降、停止的功能，方便用戶操作使用。

▲SYD-0709A-1馬歇爾穩定度試驗儀主要技術參數及指標

1、工作電源：         AC(220±10%)V，50Hz；

2、整機功耗：         ≤800W；

3、z*大荷載：         50kN；

4、穩定度測量范圍：   ≤40kN；

5、過載保護：         具有荷載值大于39kN時過載保護功能；

6、穩定度測量誤差：   ≤±0.1kN；

7、流值測量范圍：     (0～20)mm，測量誤差≤±0.05mm；

8、荷載速率：         (50±5)mm/min；

9、通訊口：           RS232串行通訊口；

10、適用環境：        溫度：15℃～35℃，相對濕度：≤85％；

11、外形尺寸：        650mm×380mm×840mm（長×寬×高）；

12、整機重量：        98kg。

▲SYD-0709A-1馬歇爾穩定度儀儀器配套清單（出廠標配）
