產品描述

鋁合金氣瓶洛氏硬度在線檢測系統技術方案：
1.測量對象
1)材料：6061鋁合金
2)直徑范圍：200-500
3)長度范圍：800-2500mm
4)檢測部位：瓶身中間部位
5)硬度范圍：洛氏硬度90-150HBW（HRB47-84）,可測量壓痕范圍，壓痕半徑：0.7mm，壓痕深度：0. 08mm
6)年產量：16000只

2.檢測標準
1)中國標準GB/T 230. 1 —2018《金屬材料洛氏硬度試驗第1部分：試驗方法》
2)中國標準GB/T 230. 2—2012《金屬材料洛氏硬度試驗第2部分：硬度計的檢驗與校準》；
3)中國標準GB/T 33362—2016《金屬材料硬度值的換算》；
4)美國ASTME10《金屬材料布氏硬度試驗方法》

3.工作過程

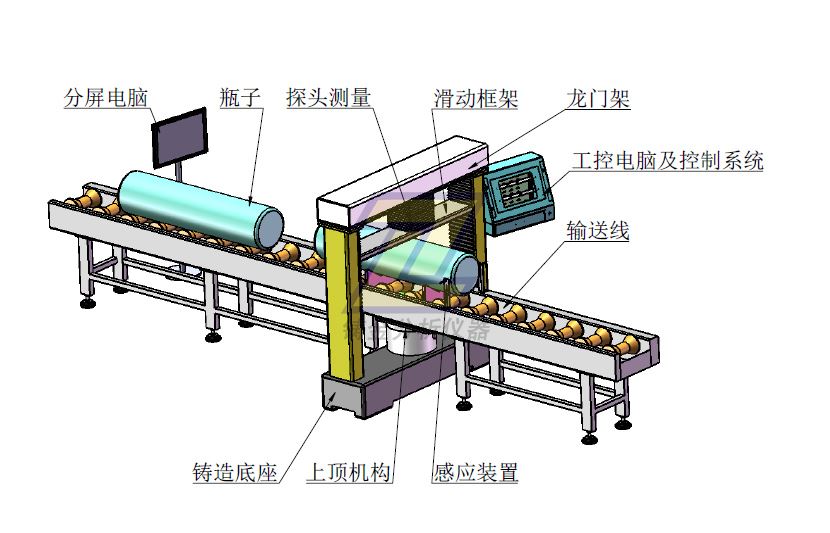

1)在線硬度計的結構及主要組成部分如上圖（注：該圖根據現場情況將有修改，以經雙方協商的、滿足實際需求的實物為準）
2)硬度計測量系統和整個流水線通訊、交互，相互交流信息；
3)熱處理爐處設置電腦分屏，在分屏界面輸入產品相關信息及工件編號，瓶子從爐內出來后，依次到輸送平臺上，流向后道工序；
4)出爐時的工件編號，自動與其測出的硬度值對應，該編號根據需要，傳遞給其他工序；
5)產品前行，進入在線硬度計下方，感應開關（位置可以調節）感應到后，限位擋板自動升起，上頂機構頂起瓶子，使瓶子脫離輸送帶，夾緊裝置自動加緊瓶身；測量探頭下行，到位后抱閘抱死位置，完成后開始進行硬度測量；
6)硬度測量：門式洛氏硬度計自動完成洛氏硬度的測量，并根據中國標準GB/T33362—2016《金屬材料硬度值的換算》將洛氏硬度值轉換成布氏硬度值。
7)硬度值顯示：測量的洛氏硬度值和轉換后的布氏硬度值顯示在控制柜上的液晶顯示屏上。
8)數據輸出：根椐我司提供的檢測模板進行數據輸出，可以用U盤將數據進行導岀；
9)合格判定：設備對測量值進行判斷，硬度測量值在合格范圍內時，顯示屏上顯示綠字；硬度測量值下合格時，顯示屏上顯示紅字，并有聲光報警。
10)員工看、聽到報警后，可進行手自動將夾緊裝置升起，將其測量瓶取出，同時將測量裝置進行復位。
11)裝置復位：硬度測量頭、夾緊裝置抬起復位。
12)下料：儀器測量結束后，擋板自動下降，瓶子自動流入到流水線，下一產品自動進入，往復循環。

4.主要功能及參數：
1)此套設備為在線檢測，采用門式結構，由高強度鑄鐵底座、整體滑動框架橫梁、滾珠絲杠、立柱等組成堅固的門架結構。伺服電機、高精度壓力傳感器等組成試驗力施加機構；
2)采用電子自動加載方式閉環控制系統，試驗過程自動化，操作簡單；
3)力值隨時標定并自動修正、測量精度高，力值誤差小于0.5%，比國標精度要求高一倍；
4)測量空間：
a)立柱的的有效工件高度大于最大瓶的直徑500毫米；
b)壓頭上、下可調行程: 300mm（根據瓶的直徑調整壓頭高度）。
5)硬度測試范圍：HRB20-100；
6)硬度值誤差自動修正；
7)壓痕測量：重復性好、準確性高、適用性廣；
8)自動復位功能：試驗完成后加載壓頭可回到期初設定的位置，這樣可提高工作效率。
9)安全措施：極限行程限位系統和急停按鈕。預防加裁頭過載沖擊對傳感器造成的失效；
10)自動顯示硬度值并記錄于計算機，可按用戶要求設置檢測報告內容及格式；
11)所有數據及報告以數據庫方式儲存并可通過U盤及網絡發送到其他計算機機，具有檢測參數儲存及自動記憶保存功能；
12)可設置合格硬度值范圍，并具有超限聲光報警功能；
13)軟件：
a)免費優化和更新；
b)操作系統：WINDOW 10；
14)按甲方要求的定制界面，并設置操作員、計量員等權限和密碼；
15)超差報警功能
當測試值超出預先設定的硬度范圍時，設備自動聲光報警，并提供24V電信號給其他設備,以采取相應的措施
16)電氣：
a)所有出線連接同根線兩端所示標號相同，所有轉接點全部采用端子排和端子盒。
b)柜體防護等級為IP54；機上及柜中電氣防護等級為IP65。
17) 機械：
a)機械結構堅實牢靠，不產生對測試有影響的沖擊和震動。
b)設計應考慮便于檢修。
c)設備造型力求美觀大方。

5.供貨內容
供方為需方定制模具測試洛氏硬度試驗機1臺，并負責安裝、調試，每臺設備主要包括以下內容：
1)測試洛氏硬度試驗機主機（主要包括導軌及移動車、機架、測量裝置等） 1套
2)控制臺(含計算機、及分屏) 1套
3)硬度校驗、試驗力校驗檢測專用裝置 1套。
4)特級標準硬度試塊：HRB 2塊（不均勻度不超過:0.4HRC）

6.交貨期
5)從合同簽署日期開始計算，60個日歷天內完成交付。
