所屬系列：ZJYQ-JXFXXWJ-GUOCHAN
相關說明：上海鑄金分析器有限公司具有多年的“國產金相顯微鏡”銷售經驗，可根據用戶的實際情況，提供相關方案。本站信息僅供參考，相關產品可能存在已停產、升級、變更等情況，不保證相關信息的及時、準確。本公司支持新廣告法及其它法律法規，已盡量避免相關詞語及違法違規信息，但頁面信息較早眾多，某些詞僅是在某特定時期、特定環境、限定范圍內的描述，請勿誤解。當然，也不排除錄入錯誤、漏刪、被惡意攻擊篡改等可能性。為避免誤解，在此鄭重聲明，上海鑄金分析儀器有限公司所有網頁上的絕對化用詞與功能性用詞全部失效。如您介意，敬請忽略相關文字、聯系鑄金更改或直接離開本站。更多信息可閱讀本站首頁（或 關于鑄金 菜單下）“網站聲明”。如您對“金相顯微鏡”有需求可聯系鑄金或廠家獲取更新更準確信息。
021-3640073913391253866
電話咨詢
國產金相顯微鏡示例：
國產正置金相顯微鏡示例1：
|
光學系統 |
無限遠光學系統 |
|
超大視野目鏡 |
WF10X/20 |
|
WF10X/20，十字分劃目鏡 |
|
|
WF15X/16 |
|
|
WF20X/12 |
|
|
無窮遠平場消色差物鏡 |
5X/0.12/∞/- (BF/DF) LWD 10mm |
|
10X/0.25/∞/-(BF/DF) LWD 10mm |
|
|
20X/0.4/∞/0(BF/DF) LWD 5mm |
|
|
50X/0.75/∞/0(BF/DF) LWD 1.3mm |
|
|
100X/0.90(Dry)/∞/0(BF/DF) LWD 0.7mm |
|
|
觀察頭 |
鉸鏈式雙目觀察頭，30°傾斜，瞳距48-75mm |
|
鉸鏈式三目觀察頭，30°傾斜，瞳距48-75mm |
|
|
柯勒照明 |
12V/50W鹵素燈，預置中心、亮度連續可調 |
|
起偏鏡、檢偏鏡 |
|
|
微分干涉 DIC |
|
|
綠、灰濾色片，色溫片和磨砂玻璃 |
|
|
調焦系統 |
粗微動同軸調焦，微調格值2μm，粗動松緊調節，移動范圍30mm |
|
轉換器 |
內向式五孔轉換器 |
|
|
矩形三層活動平臺 188X148mm，移動范圍78mmX54mm |
|
附件 |
壓平機 |
|
攝影附件 |
|
|
物鏡測微尺 |
|
型號 |
技術參數 |
|
目鏡 |
WF10X(Φ22mm)， |
|
物鏡 |
無限遠長距平場消色差物鏡(無蓋玻片)PL 5X/0.12 工作距離:26.3mm |
|
無限遠長距平場消色差物鏡(無蓋玻片)PL L10X/0.25 工作距離:20.2mm |
|
|
無限遠長距平場消色差物鏡(無蓋玻片) PL L20X/0.40（彈簧） 工作距離：8.8 mm |
|
|
無限遠長距平場消色差物鏡(無蓋玻片) PL L50X/0.70（彈簧） 工作距離：3.68 mm |
|
|
|
無限遠長距平場消色差物鏡(無蓋玻片) PL L100X/0.85（干式）工作距離0.4mm（選配） |
|
目鏡筒 |
鉸鏈式三目鏡,傾斜30?,內置檢偏振片,可進行切換 ；瞳距調節范圍 55-75mm,屈光度±5可調。 |
|
落射照明系統 |
6V 30W鹵素燈,亮度可調 |
|
|
落射照明器帶 (黃,藍,綠)濾色片和磨砂玻璃 視場光欄和孔徑光欄大小可調節，可插入式起偏振片，可進行偏光觀察和攝影 |
|
透射照明系統 |
阿貝聚光鏡 NA.1.25 可上下升降 。藍濾色片和磨砂玻璃 集光器，鹵素燈照明適用(內置視場光欄) ，6V 30W 鹵素燈,亮度可調 |
|
調焦機構 |
粗微動同軸調焦, 微動格值:2μm,帶鎖緊和限位裝置 |
|
轉換器 |
五孔(內向式滾珠內定位) |
|
載物臺 |
雙層機械移動式(尺寸:210mmX140mm,移動范圍:75mmX50mm) |

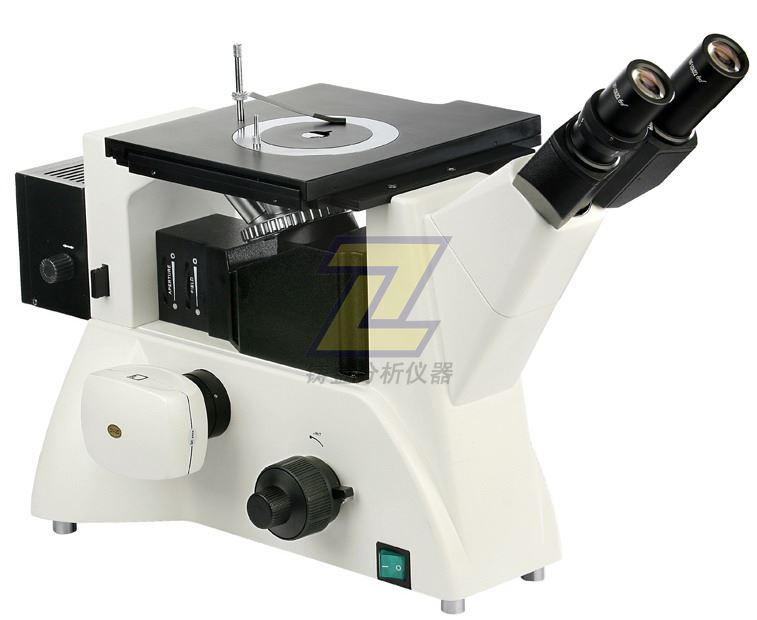

國產倒置金相顯微鏡示例1：
|
1 |
目鏡：大視野目鏡 10X( Ф 22mm)、目鏡 12.5X( Ф 14mm)、分劃目鏡10X |
||||
|
2 |
目鏡筒：鉸鏈式雙目鏡筒(傾斜45?,可100%通光攝影) ，其中一個帶視度調節環 |
||||
|
3 |
物鏡轉換器：五孔物鏡轉換器(滾珠內定位) |
||||
|
4 |
調焦機構：帶限位和調節松緊裝置的同軸粗微動調焦系統，微動手輪格值為 : 0.002 mm |
||||
|
5 |
物鏡類型 |
物鏡倍率 |
數值孔徑 |
工作距離mm |
蓋玻片厚度（mm） |
|
無限遠長工作距離平場消色差物鏡 |
10X |
0．25 |
20．2 |
0 |
|
|
20X |
0．40 |
8.80 |
0 |
||
|
50X |
0．70 |
3.0 |
0 |
||
|
100X（干式） |
0．85 |
0.40 |
0 |
||
|
|
放大倍數：光學放大：100-1000X，系統最大放大倍數： 4000X |
||||
|
6 |
載物臺：雙層機械移動式載物臺，載物臺尺寸：240mmX200mm，移動范圍:橫向30mm，縱向：30mm ，中間帶可旋轉圓形載物板 |
||||
|
7 |
瞳距調節范圍： 53mm~75mm |
||||
|
8 |
偏光裝置：插入式起偏、檢偏裝置，可360度旋轉檢偏鏡，起偏和檢偏均可移出光路 |
||||
|
9 |
照明系統：落射式柯勒照明，帶孔徑光欄和視場光欄調節，12V30鹵素燈照明，亮度可調 |
||||
|
10 |
濾色片：插片式藍、黃、綠、磨砂濾色片 |
||||
|
光學系統 |
無限遠系統 總放大倍數50X-2000X |
|
超大視野目鏡 |
WF10X/22 |
|
WF10X/20，十字分劃目鏡 |
|
|
WF15X/16 |
|
|
WF20X/12 |
|
|
無窮遠長工作距離 |
5X/0.12/∞/0(BF/DF) LWD 10mm |
|
10X/0.25/∞/0(BF/DF) LWD 10mm |
|
|
20X/0.4/∞/0(BF/DF) LWD 5mm |
|
|
50X/0.75/∞/0(BF/DF) LWD 1.3mm |
|
|
100X/0.9/∞/0(BF/DF) LWD 0.7mm |
|
|
觀察頭 |
鉸鏈式雙目觀察頭，30°傾斜，瞳距48-75mm 具有兩個數碼通道，可同時接兩個相機，分光比 R:T=50:50；R:T=100:0/100: |
|
柯勒照明 |
12V/50W鹵素燈，預置中心、亮度連續可調 |
|
起偏鏡、檢偏鏡 |
|
|
微分干涉 DIC |
|
|
內置轉盤式5個，綠、藍、黃、灰濾色片和磨砂玻璃 |
|
|
調焦系統 |
粗微動同軸調焦，微調格值2μm，粗動松緊調節，移動范圍向上1mm,向下7mm |
|
轉換器 |
內向式五孔轉換器 |
|
載物臺 |
矩形雙層活動平臺 226X178mm，移動范圍40mmX40mm |
|
小平臺：Φ20，Φ30，水滴形 |
|
|
附件 |
攝影附件 |
|
物鏡測微尺 0.01mm |
