顯微分光光度計采用了光柵和光線感應器，可進行高速可重復的測量。 可測量多數分光光度計無法測量的曲面和平面微小的點。
奧林巴斯近紅外顯微分光測定儀USPM-RU-W
從380nm~1050nm的可視光至近紅外實現大范圍波長區域中的分光測定
奧林巴斯的近紅外顯微分光測定儀USPM-RU-W可以高速&高精細地進行可視光區域至近紅外區域的大范圍波長的分光測定。由于其可以很容易地測定通常的分光光度計所不能測定的細微區域、曲面的反射率，因此十分適用于光學元件與微小的電子部件等產品。
n使用一臺即可進行反射率、膜厚、物體顏色、透過率、入射角45度反射率的各種分光測定。

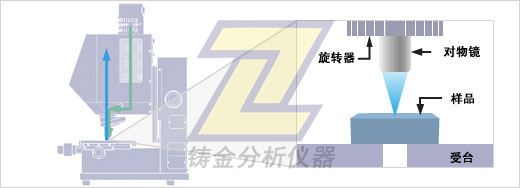

=測定反射率
測定以物鏡聚光的Φ17~70μm的微小點的反射率。
=測定膜厚
活用反射率數據，測定約50nm~約10μm的單層膜、多層膜的膜厚。
=測定物體顏色
根據反射率數據顯示XY色度圖、L*a*b*色度圖及相關數值。
=測定透過率 (選配)
從受臺下部透過?2mm的平行光，測定平面樣品的透過率。

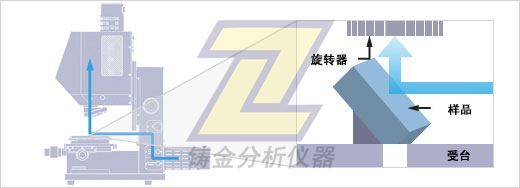

=測定入射角為45度的反射率（選配）
從側面向45度面反射?2mm的平行光，測定其反射率。
n域的高精度&高速測定
=實現高速測定
使用平面光柵及線傳感器進行全波長同時分光測定，從而實現高速測定。
=十分適用于測定細小部件、鏡片的反射率
新設計了可以在?17~70μm的測定區域中進行非接觸測定的專用物鏡。通常的分光光度計不能進行測定的細小電子部件或鏡片等的曲面，也可以實現再現性很高的測定。
=測定反射率時，不需要背面防反射處理
將專用物鏡與環形照明組合，不需要進行被檢測物背面的防反射處理，就可測定Z薄0.2mm的反射率*。*使用40×物鏡時，在本公司的測定條件下進行測定。
n可選擇的膜厚測定方法
根據測定的分光反射率數據進行單層膜或多層膜的膜厚解析。可以根據用途選擇Z佳的測定方法。
=峰谷法
這是一種根據測定的分光反射率值的峰值與低谷的周期性計算出膜厚的方法，對于測定單層膜是有效的。不需要復雜的設置，可以簡單地求出。
=傅里葉轉換法
這是一種根據測定的分光反射率值的周期性計算膜厚的方法，對于單層膜及多層膜的測定有效。難以檢測出峰值及低谷等時，可以幾乎不受噪音的影響進行解析。
=曲線調整法
這是一種通過推算測定的分光反射率值與根據某種膜構造計算的反射率的差達到Z小的構造計算出膜厚的方法，對于單層膜及多層膜的測定有效。還可以進行不會出現峰值及低谷的薄膜解析。
n多樣化應用
=通過測定球面、非球面的鏡片、濾鏡、反射鏡等光學元件的反射率，進行涂層評價、物體顏色測定、膜厚測定。
·數碼相機鏡片
·投影儀鏡片
·光讀取頭鏡片
·眼鏡片
=適用于LED反射鏡、半導體基板等微小電子部件的反射率測定、膜厚測定。
·LED包裝
·半導體基板
=適用于平面光學元件、彩色濾鏡、光學薄膜等的反射率測定、膜厚測定、透過率測定。
·液晶彩色濾鏡
·光學薄膜
=適用于棱鏡、反射鏡等45度入射產生的反射率測定。
·棱鏡
·反射鏡
奧林巴斯近紅外顯微分光測定儀USPM-RU-W鏡片反射率測定儀規格：
|
反射率測定 |
透過率測定*1 |
45度反射測定*1 |
|
|||
|
名稱 |
近紅外顯微分光測定儀 |
近紅外顯微分光測定儀用 |
近紅外顯微分光測定儀用 |
|
||
|
型號 |
USPM-RU-W |
|
||||
|
測定波長 |
380～1050nm |
|
||||
|
測定方法 |
對參照樣品的比較測定 |
對100%基準的透過率測定 |
對參照樣品的比較測定 |
|
||
|
測定范圍 |
參照下列對物鏡的規格 |
約?2.0mm |
|
|||
|
測定 |
反射率測定 |
使用10×、20×物鏡時 |
±0.02[%]以下（430-1010nm）、 |
±1.25[%]以下（430-1010nm）、 |
|
|
|
使用40×物鏡時 |
±0.05[%]以下（430-950nm）、 |
|
||||
|
厚膜測定 |
±1% |
- |
|
|||
|
波長顯示分解能 |
1nm |
|
||||
|
照明附件 |
專用鹵素燈光源 JC12V 55W（平均壽命700h） |
|
||||
|
位移受臺 |
承載面尺寸：200(W)×200(D)mm |
|
||||
|
傾斜受臺 |
－ |
承載面尺寸： 140(W)×140(D)mm |
|
|||
|
裝置質量 |
主體：約26 kg（PC除外） |
主體：約31 kg（PC除外）*3 |
|
|||
|
控制電源箱：約6.7kg |
|
|||||
|

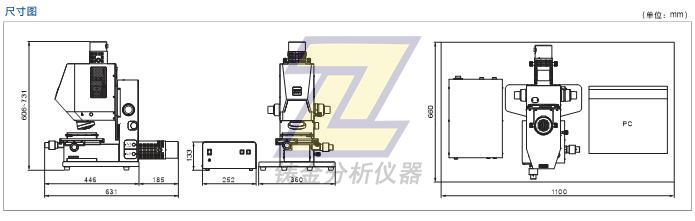

裝置尺寸 |
主體部位：360(W)×446(D)×606(H)mm |
主體部位：360(W)×631(D)×606(H)mm |
|
|||
|
控制電源箱：250(W)×270(D)×125(H)mm |
|
|||||
|
電源規格 |
輸入規格：100-240V (110VA) 50/60Hz |
|
||||
|
使用環境 |
水平無振動的場所 |
|||||
*1 選件組件 *2 本社測定條件下的測定 *3 裝配透過率測定套件與45度反射測定套件的總重量為33kg。
對物鏡：
|
型號 |
USPM-OBL10X |
USPM-OBL20X |
USPM-OBL40X |
|
倍率 |
10x |
20x |
40x |
|
NA |
0.12 |
0.24 |
0.24 |
|
測定范圍*4 |
70μm |
34μm |
17μm |
|
工作距離 |
14.3mm |
4.2mm |
2.2mm |
|
樣品的曲率半徑 |
±5mm～ |
±1mm～ |
±1mm～ |
*4 點徑
