OLYMPUS BX53M奧林巴斯顯微鏡

所屬系列：ZJYQ-GYXWGX-OLYMPUS

相關說明：上海鑄金分析器有限公司具有多年的“奧林巴斯顯微鏡”銷售經驗，可根據用戶的實際情況，提供相關方案。本站信息僅供參考，相關產品可能存在已停產、升級、變更等情況，不保證相關信息的及時、準確。本公司支持新廣告法及其它法律法規，已盡量避免相關詞語及違法違規信息，但頁面信息較早眾多，某些詞僅是在某特定時期、特定環境、限定范圍內的描述，請勿誤解。當然，也不排除錄入錯誤、漏刪、被惡意攻擊篡改等可能性。為避免誤解，在此鄭重聲明，上海鑄金分析儀器有限公司所有網頁上的絕對化用詞與功能性用詞全部失效。如您介意，敬請忽略相關文字、聯系鑄金更改或直接離開本站。更多信息可閱讀本站首頁（或關于鑄金菜單下）“網站聲明”。如您對“OLYMPUS BX53M奧林巴斯顯微鏡”有需求可聯系鑄金或廠家獲取更新更準確信息。

在線咨詢

021-3640073913391253866

電話咨詢

產品描述

OLYMPUS BX53M奧林巴斯顯微鏡概述：

▲簡化任務的高性能顯微鏡

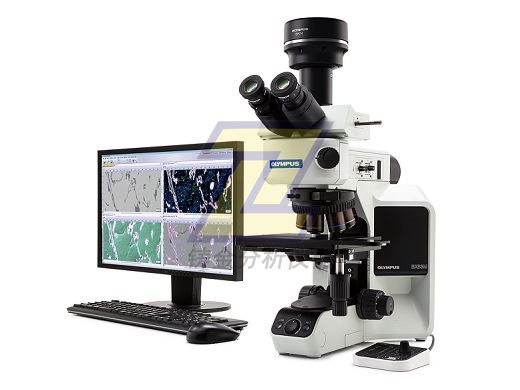

BX3M系列以模塊化為設計理念，為各種材料科學和工業應用提供了多功能性。通過改進與PRECiV軟件的集成，BX53M為標準顯微鏡和數字成像用戶提供了從觀察到報告創建的無縫工作流程。

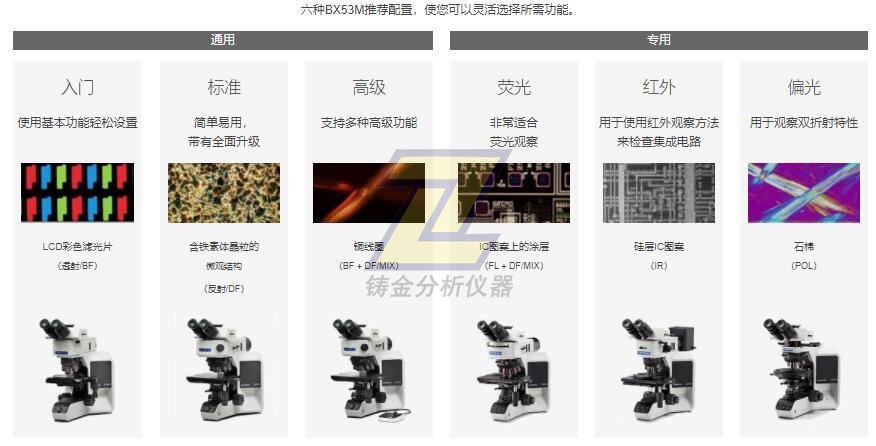

▲選擇適合的型號：

六種BX53M推薦配置，使您可以靈活選擇所需功能。

·通用：入門，標準，GJI

·專用：熒光，紅外，偏光

·多種配置滿足用戶需求

·模塊化設計，按自己的方式打造自己的系統

▲舒適且使用方便

借助精心設計且易于使用的控件，BX53M簡化了復雜的顯微鏡檢查任務。用戶無需進行深入培訓即可充分使用顯微鏡功能。BX53M簡單、舒適的操作方式通過Z大限度減少人為錯誤而提高了可重復性。

·簡易照明燈

·直觀的顯微鏡控件

·快速找到焦點

·均勻一致的照明

·簡便且符合人體工學的操作方式

·輕松恢復顯微鏡設置

·基本測量功能

▲功能

BX53M保持了傳統顯微鏡檢查的傳統對比方法，如明場、暗場、偏光和微分干涉對比。隨著新材料的開發，使用標準對比法檢測缺陷的許多困難可以通過XJ的顯微鏡技術來解決，以實現更準確和可靠的檢測。PRECiV圖像分析軟件中用于圖像采集的新照明技術和選項為用戶評估其樣品和記錄結果提供了更多選擇。

·讓不可見變為可見

·構建全對焦圖像

·輕松移動全景載物臺

·亮區和暗區均可采集

·可根據觀察和分析偏好進行調整

·適用于各種樣品

▲高性能光學器件

奧林巴斯開發高質量光學器件的歷史，打造出了公認的光學質量記錄和提供高測量準確度的顯微鏡。

·佳的光學性能

·穩定的色溫和高強度白光LED照明

·支持JQ測量

·無縫拼接

OLYMPUS BX53M奧林巴斯顯微鏡配置：

非常可靠的模塊化系統概念

從未如此簡單

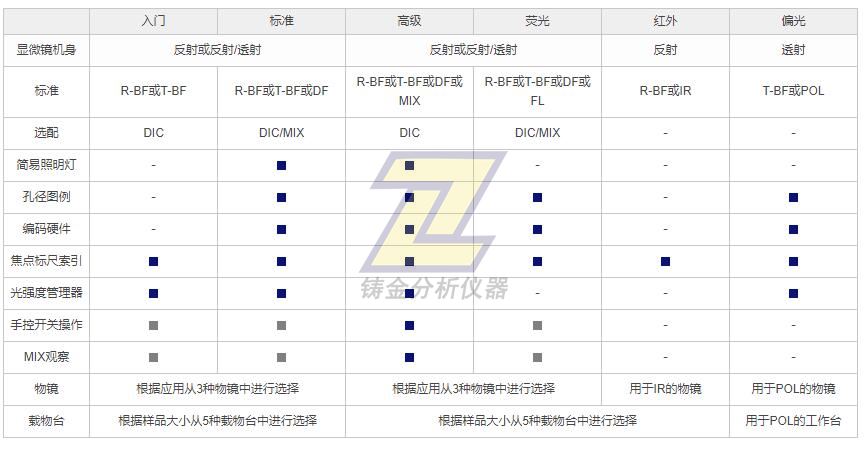

OLYMPUS BX53M奧林巴斯顯微鏡觀察方法:

R-BF：明場（反射）

T-BF：明場（反射/透射）

DF：暗場

DIC：微分干涉對比/簡易偏光

MIX：混合

FL：熒光

IR：紅外

POL：偏光

*選擇反射/透射顯微鏡機身時，可以使用T-BF。

■：標準

□：選配

OLYMPUS BX53M奧林巴斯顯微鏡材料科學配置示例：

模塊化設計使得可以根據用戶需求選擇各種不同的配置。

以下是一些用于材料科學的配置示例。

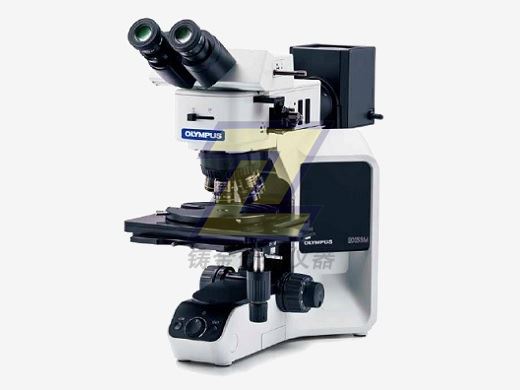

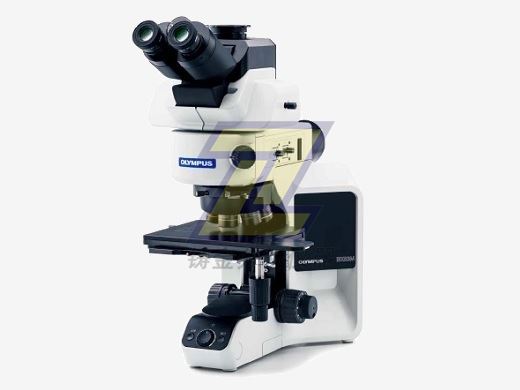

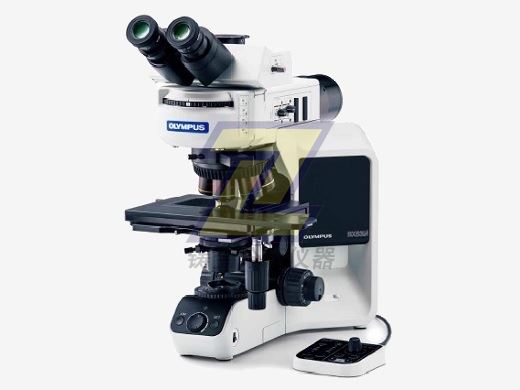

BX53M反射光和反射光/透射光組合

BX3M系列中有兩種類型的顯微鏡機身，一種僅用于反射光，另一種用于反射光和透射光。兩種機身均可以配置手動、編碼或電動部件。機身配備ESD功能，可保護電子樣品。

BX53M IR組合:

IR物鏡可用于半導體檢查、測量和處理應用，需要通過硅成像才能看到圖案。5倍至100倍紅外（IR）物鏡可通過近紅外可見光波長進行色差校正。對于高放大倍率的工作，旋轉LCPLNIR系列透鏡的校正環可校正樣品厚度引起的像差。使用單個物鏡可以獲得清晰的圖像。

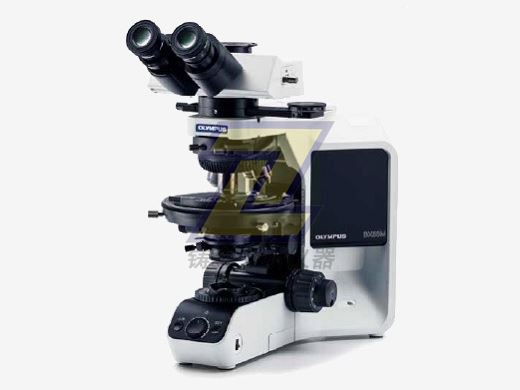

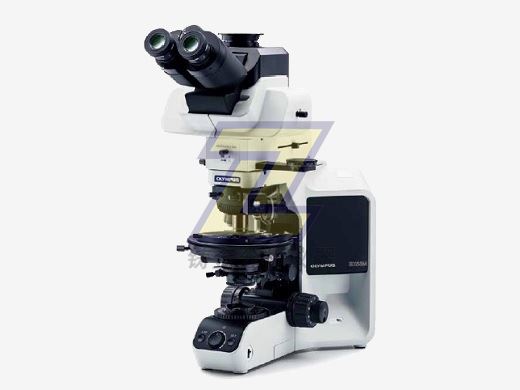

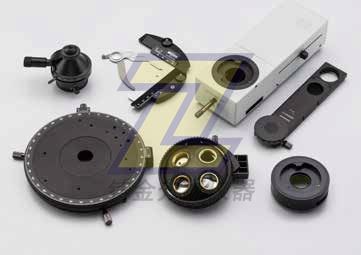

BX53M偏光組合:

BX53M偏光的光學器件為地質學家提供了適合高對比度偏光成像的工具。礦物識別、晶體光學特性研究和固體巖石剖面觀察等應用，都可以得益于其系統穩定性和JQ的光學對準。

用于錐光鏡/正交偏光觀察的勃氏透鏡:

使用U-CPA錐光鏡觀察附件后，正交偏光和錐光鏡觀察之間的切換簡單而快捷。其可聚焦于清晰的后焦平面干涉圖案。勃氏透鏡視場光闌使其可以持續獲取銳利而清晰的錐光圖像。

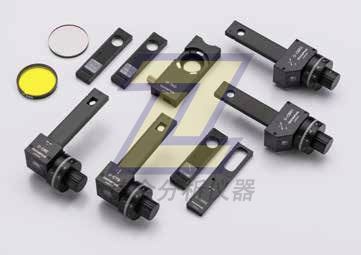

各種補色器和波片:

六種不同的補色器可用于測量巖石和礦物薄片的雙折射。測量延遲水平為0至20λ。為了便于測量和獲得高對比度圖像，可以使用Berek和Senarmont補色器，它們可以改變整個視野的延遲水平。

補色器測量范圍：

補色器	測量范圍	主要應用
厚Berek（U-CTB）	0至11,000nm （20λ）	高延遲水平測量（R*>3λ）（晶體、高分子、纖維等）
Berek（U-CBE）	0至1,640nm （3λ）	延遲水平測量（晶體、高分子、生物體等）
Senarmont補色器（U-CSE）	0至546nm （1λ）	延遲水平測量（晶體、生物體等）圖像對比增強（生物體等）
Brace-Koehler補色器 1/10λ（U-CBR1）	0至55nm （1/10λ）	低延遲水平測量（生物體等）圖像對比增強（生物體等）
Brace-Koehler補色器 1/30λ（U-CBE2）	0至20nm （1/30λ）	圖像對比測量（生物體等）
石英楔（U-CWE2）	500至2,200nm （4λ）	延遲水平近似測量（晶體、高分子等）

*R = 延遲水平
為了使測量更準確，建議將補色器（U-CWE2除外）與干涉濾光片45-IF546一起使用。

OLYMPUS BX53M奧林巴斯顯微鏡功能：
n讓不可見變為可見-MIX觀察

BX53M的MIX觀察技術將傳統照明方法與暗場照明相結合。使用MIX滑塊時，其LED光環會在樣品照射出定向暗場。這與傳統的暗場效果類似，但可以選擇LED象限，以便從不同角度引導光線。這種定向暗場和明場、熒光或偏光的組合稱為MIX照明，尤其有利于突出缺陷以及區分凸起表面和凹陷。

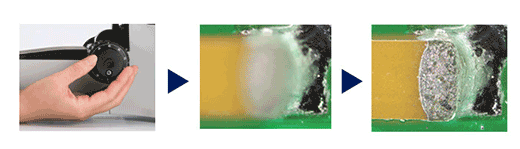

n構建全對焦圖像：EFI

PRECiV軟件中的景深擴展成像（EFI）功能可捕獲高度超過物鏡聚焦深度的樣品圖像，并將其堆疊在一起，以構建全對焦圖像。EFI可以使用手動或電動Z軸進行，能夠構建高度圖，便于結構可視化。在PRECiV Desktop脫機時，也可以構建EFI圖像。

n亮區和暗區均可采集：HDR

借助圖像處理方法，高動態范圍（HDR）調整圖像內的亮度差異，以減少眩光。HDR提高了數字圖像的視覺質量，有助于生成報告。

n輕松移動全景載物臺：即時MIA

現在，只需移動手動載物臺上的XY旋鈕，即可輕松快速拼接圖像；無需電動載物臺。PRECiV軟件使用圖案識別生成全景圖像，為用戶提供比單幀更寬的視野。

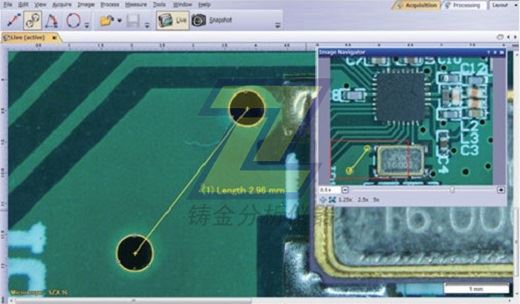

n多樣化的測量功能

=常規或基本測量功能

PRECiV提供了各種測量功能，使得用戶可以輕松地從圖像中獲得有用的數據。對于質量控制和檢查，通常需要圖像的測量特征。所有級別的PRECiV許可證都包含交互測量功能，例如距離、角度、矩形、圓形、橢圓和多邊形。所有測量結果與圖像文件保存在一起，以供進一步記錄。

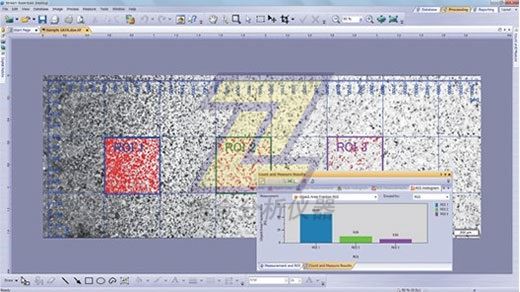

=計數和測量

目標檢測和尺寸分布測量是數字成像中重要的應用之一。PRECiV集成了一個檢測引擎，該引擎利用閾值方法將目標（例如顆粒、劃痕）與背景可靠分離。

=材料科學解決方案

PRECiV為復雜圖像分析提供了直觀、以工作流程為導向的界面。單擊按鈕后，可以快速、準確地執行復雜的圖像分析任務，且符合Z常見的行業標準。隨著重復任務處理時間的顯著減少，材料科學家可以專注于分析和研究。可隨時輕松執行夾雜物和截距圖的模塊化插件。

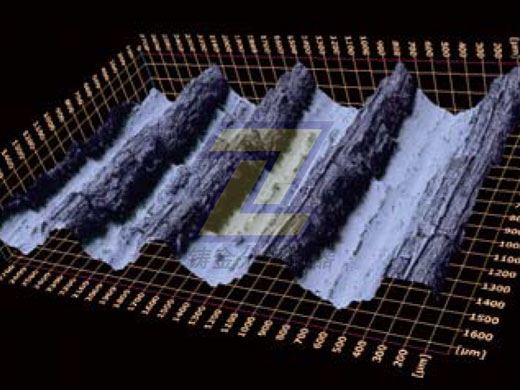

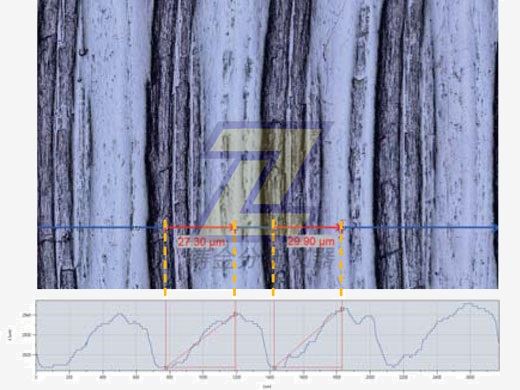

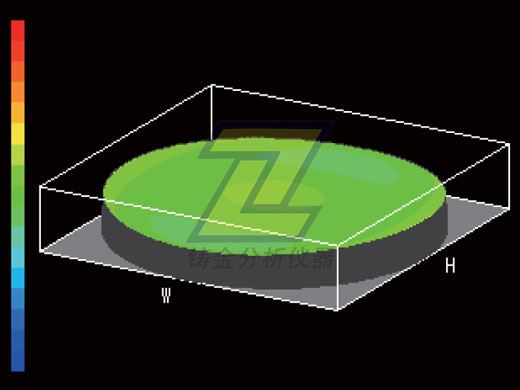

=3D樣品測量

當使用外部電動聚焦驅動器時，可以快速捕獲并以3D顯示EFI圖像。獲取的高度數據可用于對輪廓進行3D測量或單視圖圖像中的3D測量。

圖像清晰：

高數值孔徑和長工作距離相結合

物鏡對顯微鏡的性能至關重要。

MXPLFLN物鏡通過同時實現數值孔徑和工作距離Z大化，為MPLFLN系列落射式照明成像增加了深度。放大20倍和50倍時，分辨率越高，通常意味著工作距離越短，這會迫使樣品或物鏡在物鏡交換過程中縮回。在許多情況下，MXPLFLN系列的3 mm工作距離消除了這一問題，使檢查速度更快，物鏡碰到樣品的可能性更小。

出色的光學性能

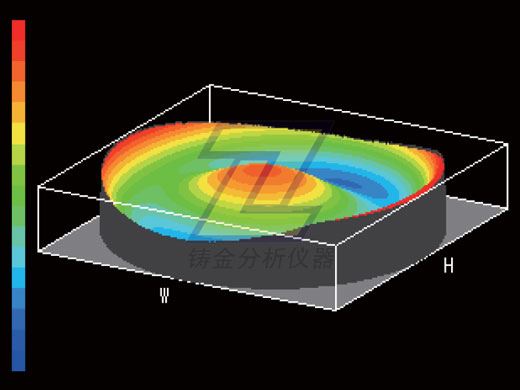

波前像差控制

物鏡的光學性能直接影響觀察圖像的質量和分析結果。奧林巴斯UIS2高放大倍率物鏡專用于盡可能降低波前像差，實現可靠的光學性能。

穩定的色溫：

高強度白光LED照明

BX53M將高強度白色LED光源用于反射光和透射光。無論亮度如何，LED燈均保持穩定的色溫。LED燈提供、耐用的照明，是檢查材料科學應用的LX選擇。

支持測量

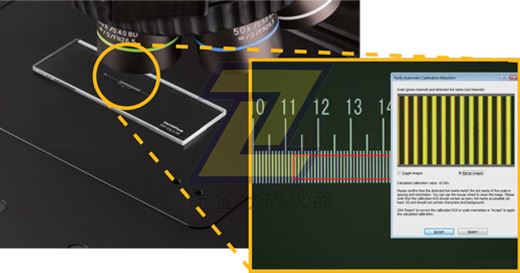

自動校準

與數字顯微鏡類似，使用PRECiV時可以進行自動校準。自動校準消除了校準過程中的人為變化，從而實現更可靠的測量。自動校準使用的算法可以根據多個測量點的平均值自動計算正確的校準。這Z大限度地減少了不同操作員引入的差異，并保持了一致的準確性，提高了定期驗證的可靠性。

無縫拼接：

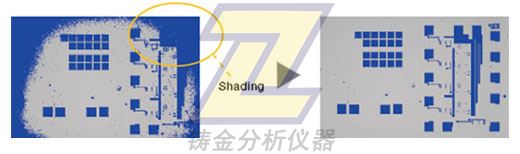

圖像陰影校正

PRECiV軟件具有陰影校正功能，以適應圖像角落周圍的陰影。當與強度閾值設置一起使用時，陰影校正可以提供更的分析。

BX53M通用建議配置規格:

			入門		標準		GJI
光學系統			UIS2光學系統（無限遠校正）
主要裝置	顯微鏡機身		BX53MRF-S （反射）	BX53MTRF-S （反射/透射）	BX53MRF-S （反射）	BX53MTRF-S （反射/透射）	BX53MRF-S （反射）	BX53MTRF-S （反射/透射）
	焦點		沖程：25mm 每一圈的精細沖程：100μm Z小刻度：1μm 帶上限位器，粗手柄扭矩調整

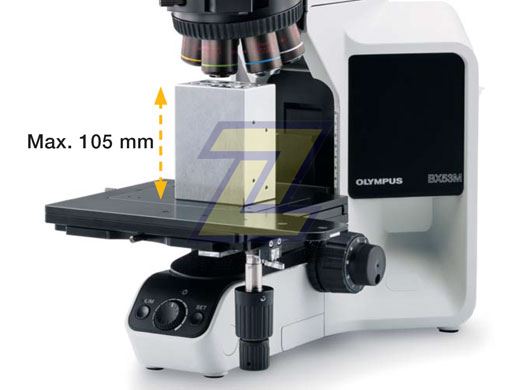

	Z大標本高度		反射：65mm（不帶墊片），105mm（帶BX3M-ARMAD）反射/透射：35mm（不帶墊片），75mm（帶BX3M-ARMAD）
	觀察鏡筒	寬視野（F.N.22）	U-TR30-2-2 倒置：三目鏡筒
	照明	反射光透射光	BX3M-KMA-S 白光LED燈、BF/DIC/POL/MIX FS、AS（帶定心機械裝置）、BF/DF聯鎖		BX3M-RLAS-S 編碼，白光LED燈、BF/DF/DIC/POL/MIX FS、AS（帶定心機械裝置）、BF/DF聯鎖
			－	BX3M-LEDT 白光LED燈 Abbe//長工作距離聚光鏡	－	BX3M-LEDT 白光LED燈 Abbe//長工作距離聚光鏡	－	BX3M-LEDT 白光LED燈 Abbe//長工作距離聚光鏡
	物鏡轉盤		U-5RE-2 用于BF：五元件		U-D6BDRE 用于BF/DF：六元件			U-D6BDRES-S 用于BF/DF：六元件，編碼
	目鏡（F.N.22）		WHN10 WHN10X-H
	MIX觀察		－					BX3M-CB 控制箱 BX3M-HS 手控開關 U-MIXR-2 MIX滑塊，用于反射光觀察 U-MIXRCBL 用于MIXR的電纜
	聚光鏡（長工作距離）		－	U-LWCD	－	U-LWCD	－	U-LWCD
	電源線纜		UYCP（x1）					UYCP（x2）
	重量		反射：約15.8kg（顯微鏡機身7.4kg）反射/透射：約18.3kg（顯微鏡機身7.6kg）
物鏡	MPLFLN套裝		MPLFLN5X、10X、20X、50X、100X BF/POL/FL觀察		－
	MPLFLN BD套裝		－		MPLFLN5XBD、10XBD、BD、50XBD、100XBD BF/DF/DIC/POL/FL觀察
	MPLFLN-BD、LMPLFLN-BD套裝		－		MPLFLN5XBD、10XBD、LMPLFLN20XBD、50XBD、100XBD BF/DF/DIC/POL/FL觀察
	MPLFLN-BD、MXPLFLN-BD、LMPLFLN-BD套裝		－		MPLFLN5XBD、10XBD、MXPLFLN20XBD、50XBD、LMPLFLN20XBD、50XBD、100XBD BF/DF/DIC/POL/FL觀察
載物臺（X x Y）	76mm x 52mm套裝		U-SVRM、U-MSSP 同軸右手柄載物臺/76（X）× 52（Y）mm，帶扭矩調整
	100mm x 100mm套裝		U-SIC4R2、U-MSSP4 大號同軸右手柄載物臺/100（X）x 100（Y）mm，Y軸帶鎖定機械裝置
	100mm x 100（G）mm套裝		U-SIC4R2、U-MSSPG 大號同軸右手柄載物臺/100（X）x 100（Y）mm，Y軸帶鎖定機械裝置（玻璃板）
	150 mm x 100 mm套裝		U-SIC64、U-SHG、U-SP64 大號同軸右手柄載物臺/150（X）x 100（Y）mm，帶扭矩調整，Y軸帶鎖定機械裝置
	150 mm x 100（G）mm套裝		U-SIC64、U-SHG、U-SPG64 大號同軸右手柄載物臺/150（X）x 100（Y）mm，帶扭矩調整，Y軸帶鎖定機械裝置（玻璃板）
選配	MIX觀察套裝*		BX3M-CB、BX3M-HS、U-MIXR-2、U-MIXRCBL				－
	DIC*		U-DICR
	中間鏡筒		U-CA、U-EPA2、U-TRU
	濾光片		U-25ND6、U-25ND25、U-25LBD、U-25LBA、U-25Y48、U-AN360-3、U-AN360P、U-PO3、U-POTP3、U-25IF550、U-25L42、U-25、U-25FR
	聚光鏡濾光片		43IF550-W45、U-POT
	載物臺板		U-WHP64、BH2-WHR43、BH2-WHR54、BH2-WHR65、U-WHP2
	樣品托架		U-HRD-4、U-HLD-4、U-HRDT-4、U-HLDT-4
	手柄橡膠		U-SHG、U-SHGT

*無法與U-5RE-2搭配使用

BX53M/BXFM ESD裝置:

物品	顯微鏡機身	BX53MRF-S、BX53MTRF-S
	照明燈	BX3M-KMA-S、BX3M-RLA-S、BX3M-URAS-S、BX3M-RLAS-S
	物鏡轉盤	U-D6BDREMC、U-D6BDRES-S、U-D6RE-ESD、U-D5BDREMC-ESD、U-5RES-ESD
	載物臺	U-SIC4R2、U-MSSP4
BX53M專用建議配置規格：

				熒光		紅外	偏光
光學系統				UIS2光學系統（無限遠校正）
主要裝置	顯微鏡機身			BX53MRF-S （反射）	BX53MTRF-S （反射/透射）	BX53MRF-S （反射）	BX53MTRF-S （反射/透射）
	焦點			沖程：25mm 每一圈的精細沖程：100μm Z小刻度：1μm 帶上限位器，粗手柄扭矩調整
	Z大標本高度			反射：65mm（不帶墊片），105mm（帶BX3M-ARMAD）反射/透射：35mm（不帶墊片），75mm（帶BX3M-ARMAD）
	觀察鏡筒	寬視野（F.N.22）		U-TR30-2 倒置：三目鏡筒		U-TR30IR 倒置：IR三目鏡筒	U-TR30-2 倒置：三目鏡筒
		偏光中間附件（U-CPA）	勃氏透鏡	－		－	可對焦
			勃氏透鏡視場光闌	－		－	?3.4mm直徑（固定）
			接合或分離正交偏光和錐光鏡觀察之間的勃氏透鏡切換	－		－	滑塊位置 ● 向內滑塊位置 ○ 向外
			分析儀插槽	－		－	帶插槽的可旋轉分析儀（U-AN360P-2）
	照明	反射光	FL觀察	BX3M-URAS-S 編碼通用反射光，4位鏡組轉臺，（標準：U-FWUS、U-FWBS、U-FWGS、U-FBF等），帶FS、AS（帶定心機械裝置），帶快門機械裝置		－	－
			IR觀察	－		BX3M-RLA-S 100W鹵素燈，適用于IR、BF/IR、AS（帶定心機械裝置） U-LH100IR（包括12V 10W HAL-L） 100W鹵素燈光源，適用于IR TH4-100 100W電源 TH4-HS 手控開關 U-RMT 延長線	－
		透射光	POL觀察	－		－	BX3M-LEDT 白光LED燈 Abbe//長工作距離聚光鏡
	物鏡轉盤			U-D6BDRES-S 用于BF/DF：六元件，編碼		U-5RE-2 用于BF：五元件	U-P4RE 四元件，可定心可連接部件可以使用板轉接器（U-TAD）連接的1/4波長延遲板（U-TAD）、色板（U-TP530）和各種補色器
	目鏡（F.N.22）			WHN10X
				WHN10X-H			CROSS-WHN10X
	鏡組			U-FDF 適用于DF U-FBFL 適用于BF，內置ND濾光片 U-FBF 適用于BF，ND濾光片可分離 U-FWUS 適用于紫外光-FL U-FWBS 適用于藍光-FL U-FWGS 適用于綠光-FL		－
	濾光片/偏光鏡/分析儀			U-25FR 透霧濾光片		U-BP1100IR/U-BP1200IR 適用于IR的帶通濾光片	43IF550-W45 綠色濾光片
				U-POIR 適用于IR的反射偏光鏡滑塊		U-AN360IR 適用于IR的可旋轉分析儀滑塊	U-AN360P-2 表盤可360°旋轉可旋轉Z小角度0.1°
	聚光鏡			U-LWCD 長工作距離		－	U-POC-2 消色差透鏡無應力聚光鏡。可360°旋轉的偏光鏡，搖出式消色差頂面透鏡。位置“0°”處的鎖定光圈可調節。 NA 0.9（頂面透鏡向內）/NA 0.18（頂面透鏡向外）孔徑光闌隔板：直徑可調，2mm至21mm
	滑塊/補色器			－			U-TAD 滑塊（板轉接器）
							U-TP530 色板 U-TP137 1/4波長延遲板
	電源線纜			UYCP（x1）		UYCP（x2）	UYCP（x1）
	重量			反射：約15.8kg（顯微鏡機身7.4kg）	反射/透射：約18.3kg（顯微鏡機身7.6kg）	約18.9kg（顯微鏡機身7.4kg）	約16.2kg（顯微鏡機身7.6kg）
反射FL光源	光導			U-LGPS、U-LLGAD、U-LLG150，光導套裝		－	－
	汞燈			U-LH100HGAPO1-7、USH-103OL（x2）、U-RFL-T、U-RCV 汞燈套裝		－	－
物鏡	MPLFLN套裝			MPLFLN5X、10X、20X、50X、100X BF/DIC/POL/FL觀察		－	－
	MPLFLN BD套裝			MPLFLN5XBD、10XBD、BD、50XBD、100XBD BF/DF/DIC/POL/FL觀察		－	－
	MPLFLN-BD、LMPLFLN-BD套裝			MPLFLN5XBD、10XBD、LMPLFLN20XBD、50XBD、100XBD BF/DF/DIC/POL/FL觀察		－	－
	MPLFLN-BD、MXPLFLN-BD、LMPLFLN-BD套裝			MPLFLN5XBD、10XBD、MXPLFLN20XBD、50XBD、LMPLFLN20XBD、50XBD、100XBD BF/DF/DIC/POL/FL觀察		－	－
	IR套裝			－		LMPLN5XIR、10XIR、LCPLN20XIR、50XIR、100XIR IR觀察	－
	POL套裝			－		－	UPLFLN4XP、10XP、20XP、40XP POL觀察
載物臺（X x Y）	76mm x 52mm套裝			U-SVRM、U-MSSP 同軸左手柄載物臺/76（X）× 52（Y）mm，帶扭矩調整
	100mm x 100mm套裝			U-SIC4R2、U-MSSP4 大號同軸左手柄載物臺/100（X）x 100（Y）mm，Y軸帶鎖定機械裝置
	100mm x 100（G）mm套裝			U-SIC4R2、U-MSSPG 大號同軸右手柄載物臺/150（X）x 100（Y）mm，Y軸帶鎖定機械裝置（玻璃板）
	150 mm x 100 mm套裝			U-SIC64、U-SHG、U-SP64 大號同軸右手柄載物臺/150（X）x 100（Y）mm，帶扭矩調整，Y軸帶鎖定機械裝置
	150 mm x 100（G）mm套裝			U-SIC64、U-SHG、U-SPG64 大號同軸右手柄載物臺/150（X）x 100（Y）mm，帶扭矩調整，Y軸帶鎖定機械裝置（玻璃板）
	POL套裝			－			U-SRP+U-FMP 偏光可旋轉載物臺 + 機械載物臺
選配	MIX觀察套裝*			BX3M-CB、BX3M-HS、U-MIXR-2、U-MIXRCBL
	DIC*			U-DICR
	中間鏡筒			U-CA、U-EPA2、U-TRU
	濾光片			U-25ND6、U-25ND25、U-25LBD、U-25LBA、U-25Y48、U-AN360-3、U-AN360P、U-PO3、U-POTP3、U-25IF550、U-25L42、U-25、U-25FR
	聚光鏡濾光片			43IF550-W45、U-POT
	載物臺板			U-WHP64、BH2-WHR43、BH2-WHR54、BH2-WHR65、U-WHP2
	樣品托架			U-HRD-4、U-HLD-4、U-HRDT-4、U-HLDT-4
	手柄橡膠			U-SHG、U-SHGT

*無法與U-5RE-2搭配使用
