★OmniScan MX ECA概覽：
用于進行渦流陣列檢測。其檢測配置支持32個傳感器線圈（使用外置多路轉換器可支持64個線圈），其工作模式可為橋式或發送接收式。其工作頻率范圍為20 Hz到6 MHz，帶有一個可以在同一采集操作過程中使用多頻的選項。
▲渦流陣列技術
渦流陣列技術（ECA）以電子方式驅動同一個探頭中多個相鄰的渦流感應線圈，并解讀來自這些感應線圈的信號。通過使用多路技術采集數據， 可避免不同線圈之間的互感。
OmniScan® ECA檢測配置在橋式或發射-接收模式下可支持32個感應線圈（使用外部多路器可支持的感應線圈多達64個）。操作頻率范圍為20 Hz～6 MHz，并能選擇在同一采集中使用多頻。
▲渦流陣列的優勢
同單通道渦流技術相比，渦流陣列技術具有下列優勢：
●檢測時間大幅度降低。
●單次掃查覆蓋更大檢測區域。
●減小了機械和自動掃查系統的復雜性。
●提供檢測區域?qū)崟r圖像，便于數據的判讀。
●很好地適用于對那些具有復雜幾何形狀的部件的檢測。
●改進了檢測的可靠性和檢出率（POD）。

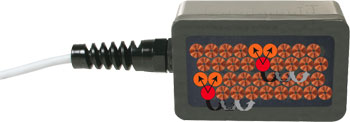

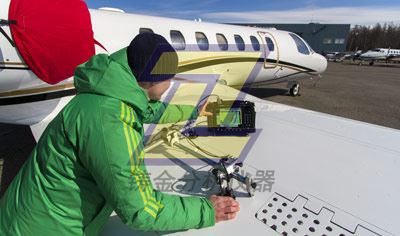

▲渦流陣列探頭
Olympus NDT制造的R/D Tech® ECA探頭可適用于廣泛的應用領域。根據缺陷的不同類型或者被測工件的形狀，可以設計出不同的探頭。標準探頭可檢測如裂紋、點蝕等缺陷，以及多層結構中如裂紋及腐蝕等近表面的缺陷。
▲渦流陣列軟件
●簡單的數據采集和分析顯示
?C掃描視圖中的數據采集，可快速有效地檢測缺陷。
?分析模式下的數據選擇，可在阻抗圖和帶狀圖中瀏覽信號。
?波幅、相位和位置測量。
?可調彩色調色板。
?大尺寸阻抗平面圖和帶狀視圖，與常規單通道ECT探頭檢測相適應。
●校準向?qū)?/span>
?分步進行。
?一組中的所有通道可被同時校準，每個通道各有自己的增益和旋轉。
?波幅和相位可以根據不同的參考缺陷設定。
●報警
?３個報警輸出可將指示燈、蜂鳴器和TTL輸出組合到一起。
?可以在阻抗圖中定義不同的報警區形狀（扇形、長方形、環形等）。
●自動探頭識別和配置
?探頭被連接后，C掃描參數和多路器的順序即可被自動設置。
?頻率范圍保護可避免損壞探頭。
●分析模式下的求差工具
該功能可去除在相鄰?fù)ǖ篱g的提離變化。
●GJI實時數據處理
?實時數據插值可以改進缺陷的空間顯示。
?使用兩個頻率，可生成一個MIX信號，以去除干擾信號（如：提離、緊固件信號等）。
?數據處理可以選用高通、低通、中值和平均濾波器。下圖為一個應用實例：在搭接處邊緣檢測出裂紋，因?yàn)樵撎幒穸瘸霈F(xiàn)急劇的變化。經濾波的數據可以改進檢測效果，特別是對小裂紋而言。
OmniScan MX ECA渦流探傷儀技術規格：
|
渦流模塊的技術規格 |
外型尺寸 （寬 x 高 x 厚） |
244毫米 x 182毫米 x 57毫米 |
|
重量 |
1.2公斤（2.6磅） |
|
|
接口 |
1個OmniScan®渦流陣列探頭接口 |
|
|
通道數量 |
32個通道，帶內置多路轉換器 |
|
|
探頭識別 |
自動探頭識別和設置 |
|
|
發生器 |
發生器數量 |
1個（帶內置電子參考） |
|
Z大電壓 |
12 Vp-p，10 Ω |
|
|
工作頻率 |
20 Hz～6 MHz |
|
|
帶寬 |
8 Hz～5 kHz（單線圈中）。同時隙成反比例關系，并通過儀器在多路模式下設定。 |
|
|
接收器 |
接收器數量 |
1個～4個 |
|
Z大輸入信號 |
1 Vp-p |
|
|
增益 |
28 dB～68 dB |
|
|
內置多路轉換器 |
發生器數量 |
32個（８個時隙時，4個發生器同時工作；使用外部多路轉換器時，多達64個） |
|
Z大電壓 |
12 Vp-p，50 Ω |
|
|
接收器數量 |
4個差分接收器（每個8時隙） |
|
|
Z大輸入信號 |
1 Vp-p |
|
|
數據采集 |
數字化頻率 |
40 MHz |
|
采集速率 |
1 Hz～15 kHz（單線圈中）。 速率可由儀器處理能力限制，或通過多路激發模式的延遲設定所限制。 |
|
|
Ａ/D分辨率 |
16比特 |
|
|
數據處理 |
相位旋轉 |
0°～360°，步距為0.1° |
|
濾波 |
FIR低通、FIR高通、FIR帶通、FIR帶阻（截止頻率可調）、中值濾波器（在2點～200點之間變化）、平均濾波器（在2點～200點之間變化 ） |
|
|
通道處理 |
混合 |
|
|
數據存儲 |
Z大文件容量 |
取決于內部閃存空間：180 MB（或者300 MB，可選） |
|
數據同步 |
按內部時鐘 |
1 Hz～15 kHz（單線圈） |
|
外部步速 |
有 |
|
|
按編碼器 |
單軸或雙軸 |
|
|
報警器 |
報警器數量 |
3個 |
|
報警區域形狀 |
扇形、倒置扇形、框形、倒置框形和環形 |
|
|
輸出類型 |
視頻、音頻以及TTL信號 |
|
|
模擬輸出 |
1個（X或Y） |
