標樂鑲嵌耗材

所屬系列：ZJYQ-JXPJHC-Buehler

在線咨詢

021-3640073913391253866

電話咨詢

產品描述

1、進口金相耗材|美國標樂鑲嵌耗材——熱壓鑲嵌料

熱壓鑲嵌料利用熱量和壓力鑲嵌試樣，標樂的鑲嵌料可在制備過程中大程度的降低收縮，同時保證良好的試樣邊緣。

特點：

產品類型豐富，滿足每種應用需求:

熱鑲嵌料的選擇取決于實驗目標以及最終分析要求。可使用多種不同的鑲嵌料，以滿足各種需求，包括彩色通用酚醛、硬礦石填充鑲嵌料、透明的熱塑性鑲嵌料，以及用于SEM分析的導電鑲嵌料。

好的邊緣保持，實現較佳的制備：

EpoMet熱鑲嵌粉提供杰出的邊緣保持性和高硬度，適用于處理很硬的材料。EpoMet F的細顆粒尺寸非常適用于滲入復雜的結構，而EpoMet G的顆粒尺寸使用更方便也更便于保持臺面清潔。

快速有序的周期設置：

使用標樂PhenoCure預制模具可以省去鑲嵌過程中的測量環節。只需將預先稱量好的熱壓酚醛粉放入鑲嵌腔內便可開始操作。免于稱量和傾倒粉末，節約時間且大程度保持工作臺面的整潔。

規格：

產品	顏色	硬度值（肖氏硬度）	邊緣保持	推薦應用
PhenoCure	黑/綠/紅	88	較好	通用金屬
EpoMet	黑/綠/紅	94	最佳	硬與很硬的材料
TransOptic	無	80	好	當鑲嵌料的透明性對試樣有幫助時
KonductoMet	黑/綠/紅	88	較好	SEM分析（碳非分析目標）
ProbMet	棕	94	最佳	SEM分析（紅銅非分析目標）
鄰苯二甲酸二烯丙酯-填滿礦物	藍	91	較好	中等硬度材料; 建議用玻璃填充蝕刻劑

2、進口金相耗材|美國標樂鑲嵌耗材——丙烯酸樹脂

丙烯酸鑲樹脂具有固化時間短的優勢，，推薦用于鑲嵌對高壓和高溫敏感的試樣。在標樂提供多種樹脂可以滿足不同的應用需求

特點：

提高鑲嵌效率:

標樂丙烯酸樹脂固化時間低至5分鐘，在保證結果的前提下提高了鑲嵌效率。

快捷方便的混合：

快速測算后，僅需要很短的混合時間就可以完全混合此兩種成分并開始進行鑲嵌。

規格：

產品	固化時間(在室溫下)	峰值溫度	收縮率	粘度	混合后保存時間	邵氏硬度
SamplKwick	5-8 min	~179°F [79°C]	中等	中/高	<5min	~85
VariKleer	5-15 min	~212°F [100°C]	中等	中等	<5min	~84
VariDur 10	8 min	~212°F [100°C]	中等	中/高	<5min	~80
VariDur 200	5-8 min	~212°F [100°C]	低	中/高	<5min	~85
VariDur 3003	15-30 min	~252°F [122°C]	極低	中等	<5min	~90

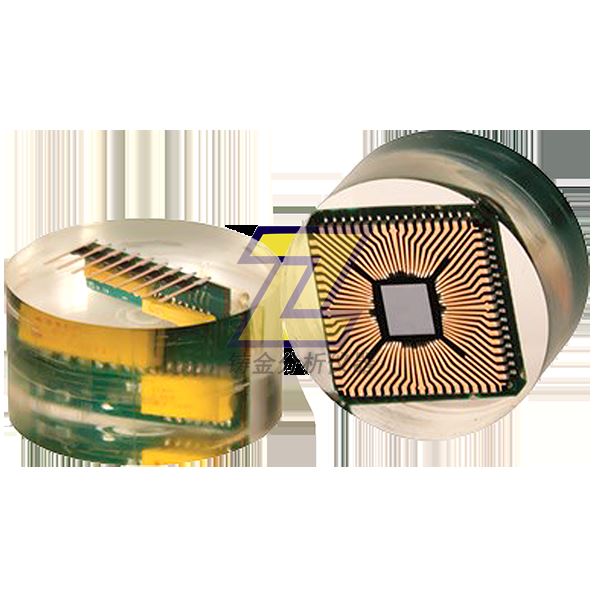

3、進口金相耗材|美國標樂鑲嵌耗材——環氧樹脂

環氧樹脂通常用于對高溫和高壓敏感的試樣的鑲嵌。環氧樹脂具有很好的物理吸附能力，低收縮率和可滲透進試樣孔隙的特性。

特點：

優的化學性，實現良好的制樣結果：

環氧樹脂化學合成過程是多種因素的復雜平衡, 包括收縮率、固化時間、粘度和粘附性。每個實驗室對這些因素的需求程度略有不同，標樂已專門開發環氧樹脂系列，為您提供較理想產品。

高性能地快速固化：

一些應用不僅對環氧樹脂的性能有要求，而且要求更短的固化時間。EpoKwick與 EpoHeat CLR 是這些應用的較理想產品。

EpoHeat CLR環氧樹脂可在固化爐中固化，固化時間為60分鐘，而EpoKwick環氧樹脂在室溫下固化，固化時間為120分鐘。

良好的滲透性，完成高質量的鑲嵌：

一些樣品含有氣孔和孔隙，在鑲嵌過程中很難填平，但為了獲得正確的結果，必須將其填平。

EpoThin 2環氧樹脂具有杰出的滲透性、優良的邊緣保持度和低峰值溫度，從而保證高質量的鑲嵌。

規格：

產品	固化時間	峰值溫度	收縮率	粘度	混合后保存時間	邵氏硬度
EpoxyCure 2	6 hrs @ 室溫	104°F [40°C]	低	低	30 min	~80
EpoHeat CLR	60 min @ 149°F [65°C]	324°F [162°C]	低	低	270 min	~82
EpoThin 2	9 hrs @ 室溫	86°F [30°C]	低	極低	60 min	~78
EpoKwick FC	2 hrs @ 室溫	250°F [121°C]	低	低	10 min	~82

4、進口金相耗材|美國標樂鑲嵌耗材——脫模劑

脫模劑能夠防止鑲嵌料在受壓或澆注鑲嵌時粘在鑄型室或鑲嵌杯內。標樂提供多種產品滿足您的應用要求。

特點：

容易去除鑲樣：

脫模劑可以與鑲嵌機和鑲嵌模一起使用來幫助移除固化的鑲嵌物。

快速施膠：

提供粉末狀或液體選擇，以在鑲嵌機腔內或鑲嵌杯中快速便捷地涂膠。

規格：

脫模劑

包含上涂裝置的液體。可應用于各種尺寸的模具。

脫模粉

用于熱壓鑲嵌的脫模粉末。

脫模噴劑

包含噴涂裝置的液體，使用便捷快速。

5、鑲嵌附件

可使用多種不同的鑲嵌夾、鑲嵌杯、染料和填充物、改進或自定義鑲嵌過程。

特點：

高質量鑲嵌件：

標樂SamplKups鑲嵌杯和EPDM鑲嵌杯有多種形狀和尺寸選擇，實現高質便捷的鑲嵌與移除。

一致的試樣校準：

SamplKlips和其他鑲嵌夾實現樣品在鑲嵌過程中的精確定位，以保證相關區域可以進行恰當的研磨拋光。

獨特的鑲嵌應用:

各種各樣的有色染料、填充物和粘合劑提供多種鑲嵌解決方案，以滿足任何實驗室需求。

網站首頁

儀器設備

配件耗材

技術服務

新聞資訊

技術資料

關于鑄金

聯系鑄金

標樂鑲嵌耗材
